1.1 Harmonische Spannung
Gemäß der nationalen Norm GB/T 14549-1993Netzqualität - Harmonische in öffentlichen VersorgungsnetzenDie Grenzwerte der harmonischen Phasenspannung für öffentliche Stromnetze sind in Tabelle 2.1 angegeben. Die am Bewertungspunkt gemessene Oberschwingungsspannung darf die unten aufgeführten Werte nicht überschreiten.
Tabelle 2.1 Oberwellenspannungsgrenzwerte für öffentliche Stromnetze
| Nennnetzspannung (10 kV) | Gesamtspannungsharmonische Verzerrungsrate (%) | Anteil des individuellen harmonischen Spannungsgehalts (%) |
|---|---|---|
| Gesamter harmonischer Inhalt | 4.0 | - |
| Ungerade Harmonische | - | 3.2 |
| Sogar Harmonische | - | 1.6 |
1.2 Harmonischer Strom
Gemäß GB/T 14549-1993Netzqualität - Harmonische in öffentlichen VersorgungsnetzenDie zulässigen Werte jedes harmonischen Stroms, der unter der Referenzkurzschlusskapazität in den Point of Common Coupling (PCC) eingespeist wird, sind in Tabelle 2.2 aufgeführt.
Wenn die minimale Kurzschlusskapazität am Bewertungspunkt von der angegebenen Referenz-Kurzschlusskapazität abweicht, muss die Umrechnung gemäß dem Anhang der nationalen Norm anhand der folgenden Formel erfolgen:
Wo:
Sₖ: Mindestkurzschlusskapazität am Punkt der gemeinsamen Kopplung, Einheit: MVA
Sₖᵣₑ֢: Referenz-Kurzschlusskapazität, Einheit: MVA
Iₕᵣₑ֢: Zulässiger Wert des in Tabelle 2.2 aufgeführten h--ten Oberschwingungsstroms, Einheit: A
Iₕ: Zulässiger Wert des h--ten Oberschwingungsstroms entsprechend der tatsächlichen Kurzschlusskapazität Sₖ, Einheit: A
Gemäß der nationalen Norm muss der zulässige h--te Oberschwingungsstrom, der dem i--ten Verbraucher am PCC zugewiesen wird, über die folgende Formel weiter umgerechnet werden:
Wo:
Iₕ': Der zulässige Wert des h--ten Oberschwingungsstroms nach der Primärwandlung, Einheit: A
Sᵢ: Vereinbarte Leistungskapazität des i--ten Verbrauchers, Einheit: MVA
Sₜₒₜ: Gesamtstromversorgungskapazität der Geräte am Punkt der gemeinsamen Kopplung, Einheit: MVA
: Phasenüberlagerungskoeffizient, Werte aufgeführt in Tabelle 2.3
Tabelle 2.2 Grenzwerte für Oberschwingungsströme
Zulässige 10-kV-Oberwellenstromwerte bei einer Referenzkurzschlusskapazität von 100 MVA
| Harmonische Ordnung | Zulässiger Strom (A) |
|---|---|
| 5 | 20 |
| 7 | 15 |
| 11 | 9.3 |
| 13 | 7.9 |
Tabelle 2.3 Werte des Phasenüberlagerungskoeffizienten
| Harmonische Ordnung h | 3 | 5 | 7 | 11 | 13 | 9., Ordnungen über 13 und gerade Harmonische |
|---|---|---|---|---|---|---|
| 1.1 | 1.2 | 1.4 | 1.8 | 1.9 | 2.0 |
1.3 Leistungsfaktorstandard
Unter normalen Betriebsbedingungen darf der durchschnittliche Leistungsfaktor auf der Sekundärseite von Transformatoren nicht weniger als 0,95 betragen.
2. Design-Compliance-Standards
Alle von unserem Unternehmen entwickelten und hergestellten Geräte entsprechen dem metrischen internationalen Standard. Alle technischen Dokumente, Konstruktionszeichnungen, Bedienungsanleitungen und Prüfzertifikate verwenden einheitlich metrische Einheiten.
Alle im Netzqualitätskorrektursystem integrierten Geräte entsprechen den entsprechenden nationalen Normen, Energieindustrienormen oder gleichwertigen internationalen IEC/ISO-Normen, wie unten aufgeführt:
GB/T 14549-1993Netzqualität - Harmonische in öffentlichen Versorgungsnetzen
GB/T 12325-2008Stromqualität - Abweichung der Versorgungsspannung
GB/T 12326-2008Stromqualität - Spannungsschwankungen und -flimmern
GB/T 15576-2008Niederspannungsbaugruppen zur Blindleistungskompensation
GB 7251.1-2005Nieder-Schaltgeräte- und Steuergerätebaugruppen, Teil 1
JB/T 9663-1999Automatische Niederspannungs-Blindleistungskompensationsregler
4.1 Grundlage für die Vergütungsgestaltung
Der Entwurf des Vergütungssystems wird auf der Grundlage der von Kunden bereitgestellten technischen Parameter der Stromversorgung und tatsächlicher -Testdaten zur Stromqualität vor Ort formuliert. Die vollständigen Testberichte sind im Anhang beigefügt.
Transformator Nr. 1-Probleme mit der Stromqualität vor Ort

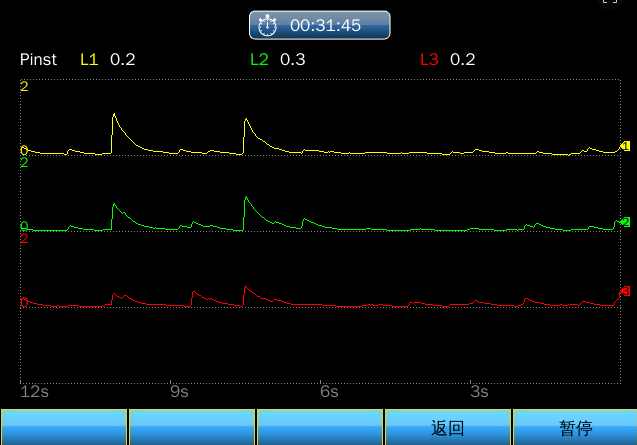

Der Systemstrom schwankt zeitweise;

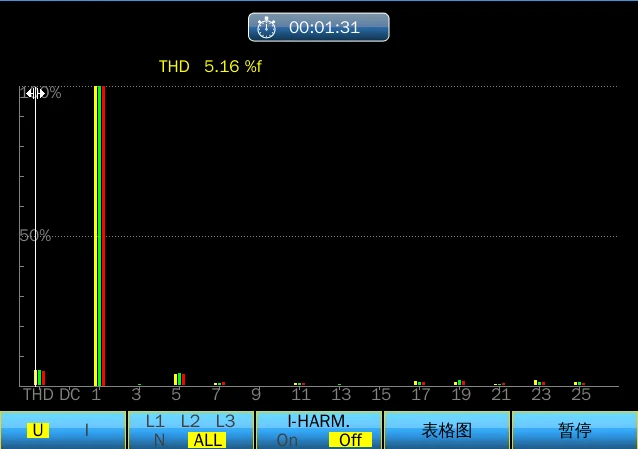

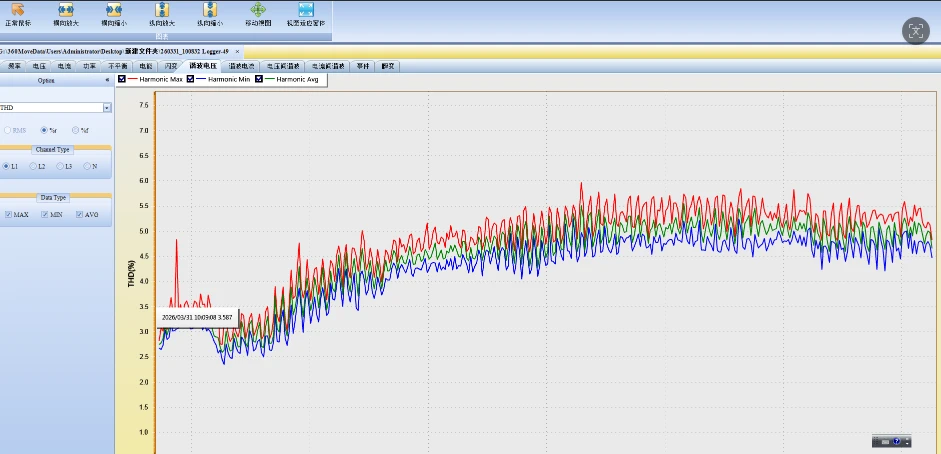

Oberwellenspannungsspitzen überschreiten 5 %;

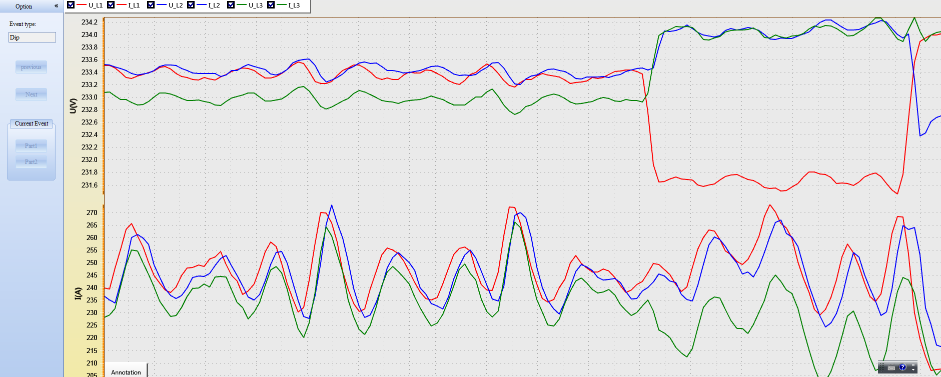

Starke Schwankung des Systembetriebsstroms;
Die harmonische Spannung überschreitet den Standardgrenzwert.
Die meisten der intelligenten Kondensatormodule der oberen -Schicht im Kompensationssystem sind häufig ausgefallen oder haben ausgelöst, während der Schadensgrad der Komponenten der unteren -Schicht relativ gering ist. Die Verbindungskabel zwischen Drosseln und Schaltschaltern erleiden starke Überhitzung, Kabelmäntel verkohlen und verbrennen.
Dieses Fehlersymptom weist darauf hin, dass während des Betriebs der gesamten Blindleistungskompensationsanlage Parallelresonanzen aufgetreten sind. Resonanz führt zu einem unregelmäßigen Anstieg des harmonischen Stroms und einer drastischen Verstärkung der harmonischen Verzerrung. Unter schwierigen Betriebsbedingungen kann die gesamte Kompensationsausrüstung leicht durchbrennen und sogar elektrische Brände können ausbrechen. Im schlimmsten Fall-wird das gesamte Stromverteilungssystem vollständig beschädigt.
Da die Umgebungstemperatur weiter steigt, verschärfen sich die oben genannten versteckten Gefahren kontinuierlich und die Sicherheitsrisiken vervielfachen sich exponentiell.
