Produktübersicht
Eine Stange-montiert100-kVA-Einphasentransformatorliefert 80-90 kW Leistung. Um einen sicheren Betrieb zu gewährleisten, ist bei dreiphasigen Dreieckverbindungen eine strikte Polaritätskonsistenz erforderlich.
Lieferumfang

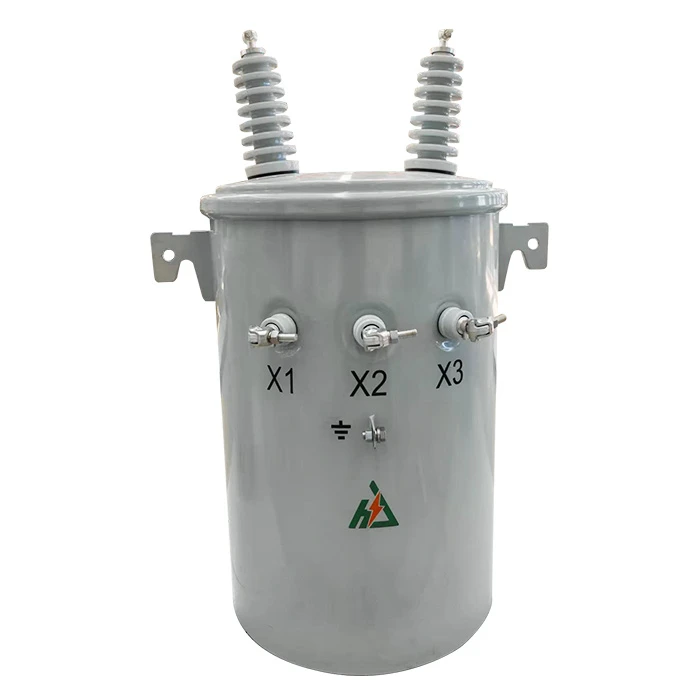

- Produkt: Einphasiger Masttransformator
- Anzahl der Phasen: Einphasig
- Nennleistung: Bis zu 333 KVA Einphasentransformator
- Primärspannung: Bis zu 24900 V
- Sekundärspannung: 120/240 V
- Frequenz: 50/60 Hz
- Anpassbare Produktion: Verfügbar
Technische Spezifikationen
|
Bewertung |
Siliziumstahlkern |
|||||
| Primärspannung | Sekundärspannung |
Keine Ladung |
Laden |
Gesamtverluste |
||
|
Watt |
% der Bewertung |
|||||
|
3 |
6KV 6,66KV. 6.35KV 7,2KV 7,6KV 10KV 11KV 13,2KV 13,8KV |
120/240V 240/480V 139/277V 120/208V 600V |
9 |
45 |
54 |
1.80 |
|
5 |
19 |
75 |
94 |
1.88 |
||
|
10 |
36 |
120 |
156 |
1.56 |
||
|
15 |
50 |
195 |
245 |
1.63 |
||
|
25 |
80 |
290 |
370 |
1.48 |
||
|
37.5 |
105 |
360 |
465 |
1.24 |
||
|
50 |
135 |
500 |
635 |
1.27 |
||
|
75 |
190 |
650 |
840 |
1.12 |
||
|
100 |
210 |
850 |
1060 |
1.06 |
||
|
167 |
350 |
1410 |
1760 |
1.05 |
||
|
250 |
500 |
2000 |
2500 |
1.00 |
||
|
333 |
650 |
2500 |
3150 |
0.94 |
||
Technische Vorteile
- Pulver-Beschichtetes Gehäuse:Verhindert Korrosion und widersteht rauen Witterungseinflüssen im Freien, um interne Komponenten zu schützen.
- Thermisch verbesserte Isolierung:Reduziert das Risiko einer thermischen Verschlechterung und verlängert die Betriebslebensdauer von Wicklungen.
- Hochleistungs-Dichtungsdichtung:Widersteht dem Eindringen von Feuchtigkeit und Verunreinigungen und sorgt so für eine hohe dielektrische Festigkeit.
Transformatorzeichnungen
Interne Komponenten und Kühlung
| Komponente / System | Technische Spezifikation und Funktion |
|---|---|
| Hoch-Kupferwicklungen |
Kupfer mit hoher -Leitfähigkeit reduziert Widerstandsverluste und verbessert die Energieeffizienz. |
| Mineralisches Isolieröl | Isolieröl mit hoher Dielektrizitätskonstante bietet zuverlässige Isolierleistung und effektives Wärmemanagement. |
| Gewellte Kühlrippen | Integrierte gewellte Tankrippen maximieren die Kühloberfläche und unterstützen eine effiziente natürliche Ölzirkulation. |
| Siliziumstahlkern | Hergestellt aus hochwertigen -Siliziumstahllamellen, um Wirbelstromverluste und akustische Geräusche zu reduzieren. |
Standardzubehör und Tests
- IEEE/ANSI-Temperaturanstiegstest
Überprüft die Wärmeableitung, um sicherzustellen, dass der Betrieb den Standard-Isolationsgrenzwerten entspricht.
- 35-kV-Stoßspannungsprüfung
Validiert die hermetische Abdichtung, um Öllecks während des Standardbetriebs zu verhindern.
- 0,05-Megapascal-Drucklecktest
Validiert die hermetische Abdichtung, um Öllecks während des Standardbetriebs zu verhindern.
- Teilentladungsprüfung<10pC
Niedrige Ionisierungswerte gewährleisten die konforme Wicklungsqualität und die Integrität der internen Isolierung.
- Inspektion der Laserkernausrichtung
Eine strenge Dimensionskontrolle reduziert Kernvibrationen und bestätigt so die strukturelle Stabilität und die Geräuscharmut.
Anwendungen
| Sektor | Anwendung | Vorteile |
|---|---|---|
| Industriell | Wird in Produktionsstätten, Verarbeitungsbetrieben und Produktionsanlagen verwendet. | Gewährleistet eine kontinuierliche Stromversorgung für Produktionsumgebungen mit hoher{0}}Last. |
| Kommerziell | Unterstützt die Stromverteilung für Einkaufszentren, Hotels, Bürogebäude und öffentliche Einrichtungen. | Passt sich unterschiedlichen Lastbedingungen an und verbessert gleichzeitig die Energieeffizienz. |
| Landwirtschaft | Betreibt Bewässerungssysteme, landwirtschaftliche Maschinen und Lüftungsgeräte für Nutztiere. | Bietet zuverlässige Stromversorgung in ländlichen Umgebungen. |
| Spezialgebiete | Versorgt Rechenzentren, Labore und andere sensible elektronische Anlagen mit Strom. | Unterstützt eine konsistente Spannungsausgabe und verbesserte Betriebszuverlässigkeit. |
Flussdiagramm des Transformatorprozesses
FAQ
F: Wie schützt man den 100-kVA-Einphasentransformator beim internationalen Versand vor Gischt?
A: Wir tragen eine abziehbare Schutzwachsschicht auf und verwenden vakuumversiegelte VCI-Verpackungen, um Korrosion im Küstentransport zu verhindern.
F: Welche Hebemechanismen sind zur Installationssicherheit in den Tank integriert?
A: Der schwere {{0}Stahltank verfügt über zwei schwere-Hebeösen, die dazu dienen, die Einheit beim Heben mit dem Kran auszubalancieren.
F: Kann das Werk die Positionen der Hochspannungsdurchführungen für bestimmte Umspannwerkslayouts anpassen?
A: Ja, unser Technikteam ändert die Ausrichtung der Durchführungen, um sie während der Montage an die Anforderungen an die Kabeleinführung von oben oder von der Seite{0}} anzupassen.
F: Wie stellt das Werk sicher, dass die Tankschweißnähte schwankenden Betriebsdrücken standhalten?
A: Jeder Tank wird vor der Endmontage einer automatischen Ultraschallschweißprüfung sowie langzeitigen hydrostatischen Drucktests unterzogen.
F: Welche Tracking-Dokumentation begleitet den Transformator von der Produktion bis zur Auslieferung?
A: Zu jeder Einheit gehört eine spezielle Qualitätsdatei- mit Rohstoffmühlenzertifikaten und abschließenden Werkstestberichten.
